電液折彎機-液壓補償折彎機類

WF67K系列電液同步數控折彎機（液壓補償）。引進歐洲設計理念，外觀簡潔、實用高效、穩定可靠、高性價比、具備較高的工藝精度和嚴格的安全標準，低故障率的新一代數控折彎機。

（1）機床的主要機械結構有機架、立柱、滑塊、工作臺、主油缸和后檔料等部分組成。主要構件由三維軟件進行有限元分析和優化設計，充分保證每個零部件的結構強度及剛性;

（2）焊接件采用回火、振動時效等方法消除構件內應力；

（3）機床導軌采用先進的自潤滑材料，無需進行經常性的潤滑保養;

（4）機床傳動結構采用上動式折彎設計，以確保低噪音和工作狀態的平穩;在下死點有暫停保壓功能，以確保工件精度；

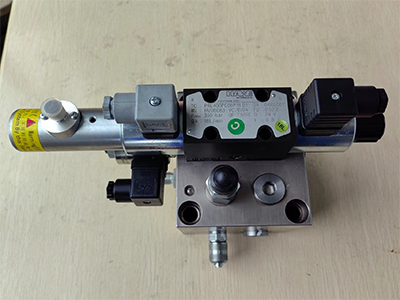

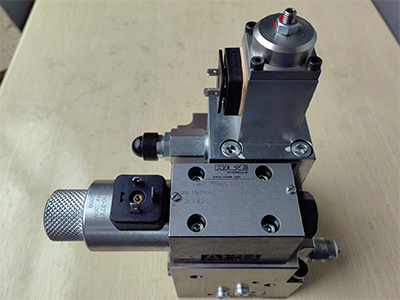

（5）左右油缸的運動與定位由 Y1、Y2 軸控制，由電液伺服閥光柵數控系統組成全閉環控制系統。各軸可在編程狀態下工作使機床滑塊在壓制工件時有較高的運動定位精度，光柵尺與工作臺相連接，可消除立柱變形對滑塊位置的影響;

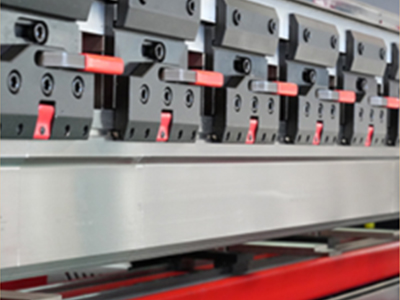

（6）工作臺的撓度補償由數控系統的V軸控制，自動液壓撓度補償機構由一組撓度補償油缸組成，設置在工作臺的下方，工作時，數控系統根據負載的大小控制補償油缸的相對位移量形成一簇理想補償曲線，此外，滑塊上設有斜楔式補償機構補償上下模具工作時間過長而產生的磨損量;

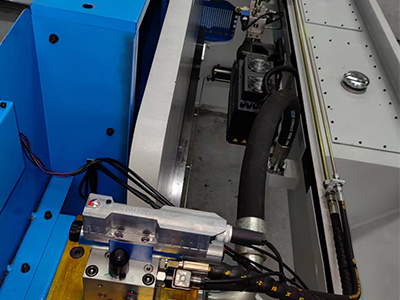

（7）后擋料由數控系統的X軸控制伺服電機驅動滾珠絲桿和直線導車傳動;

（8）數控系統安置在懸掛式操作站上，操作可在操作區內自由擺動點動、單次操作等。并配備可移動式腳踏開關在工作區內自由移動。

服務熱線021-58811575

立即聯系

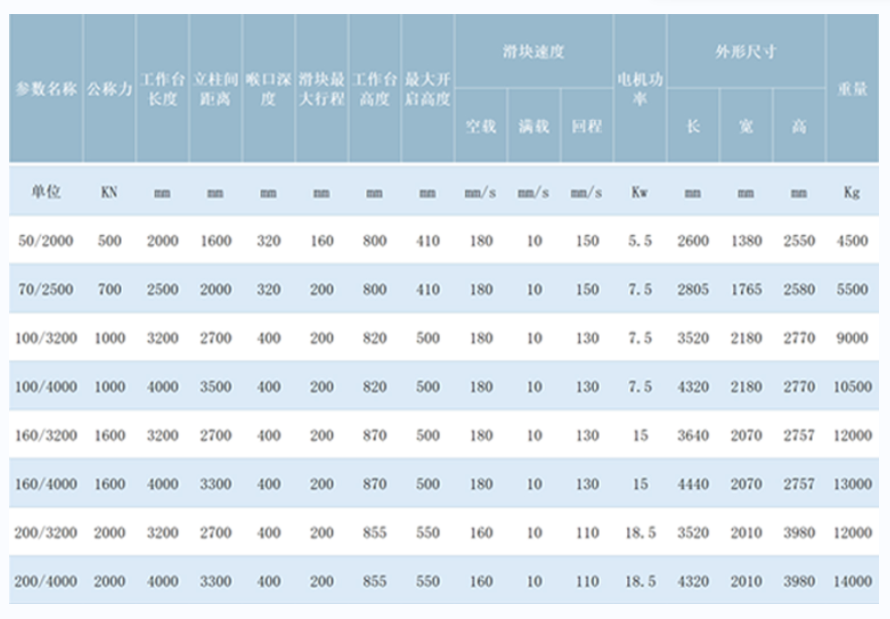

細節 參數

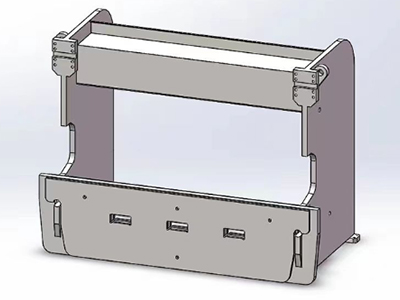

機床結構

1.該數控機床采用最新技術設計，整體鋼板焊接結構，強度高，剛度大；

2.機架采用德國技術及用退火爐整體退火進行消除內應力處理，精度好；

3.主構件結構，采用美國ANSYS／UGS／CAD／CAM／IMAN三維軟件進行有限元分析和優化設計。結構件采用打砂方式除銹，并噴有防銹漆；

4.機床的立柱、上工作滑塊、下工作臺采用捷克斯科達或齊齊哈爾二機五軸聯動落地鏜銑床一次性加工成形，保障了各安裝面的平行及垂直度和平行度。

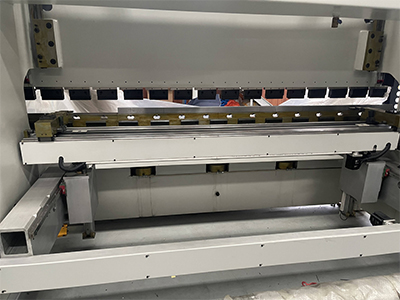

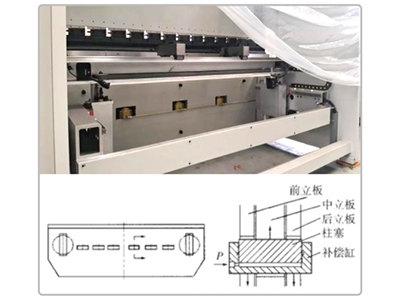

工作臺的液壓擾度補償

在折彎板料時塊和工作臺支承板不可避免地會產生撓曲變形，從而使工件的折彎角度呈兩端小、中間大的狀態。本機床配備補償油缸，并通過 CNC 數控系統控制，使下工作臺產生預凸補償上滑塊的撓曲變形，將工件的角度變化控制在允差范圍內，保證高質量折彎精度。液壓補償相比機械補償有更少的維護,沒有磨損的問題。液壓補償之前下工作臺是整體平面狀態與被折彎的板材的面接觸狀態，在上模與板材接觸“夾緊點”時擋指定位時非常穩定，即板材不可能因此發生位移。

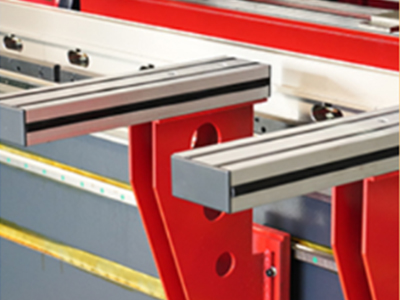

后檔料裝置

由伺服電機控制，采用大導程高精度滾珠絲桿，具有速度快、定位精度高的特點,多級擋位設計，加大定位,范圍讓工件折彎尺寸精度達到理想狀態，橫梁采用航空鑄鋁，可塑性強，抗沖擊比鐵鋼件橫梁更有優勢，使用精度不受年限（鐵鋼件橫梁使用頻繁就會受自身重量影響，產生下沉彎曲變形，以至于橫梁的直線度誤差會成幾何形增長）

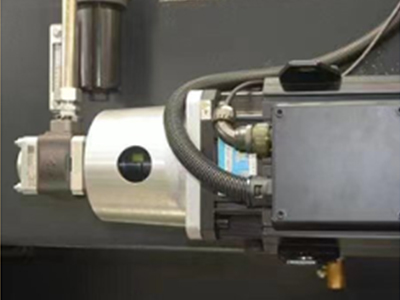

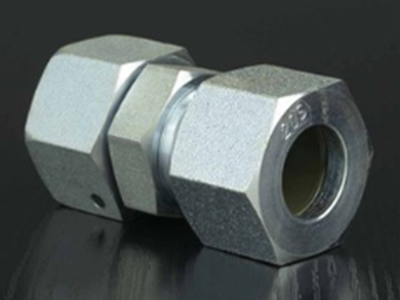

1.全系標配主伺服電機，節約能耗，降低噪音

3.外置大通徑充液閥，速度高，損耗低。

5.油缸和活塞桿采用45號鋼熱鍛。

7.液壓系統有超負荷溢流安全保護，油位高度有清晰直觀的顯示。

<div font-size:14px;text-wrap:wrap;background-color:#ffffff;"="" style="overflow-wrap: break-word; box-sizing: border-box; margin: 0px; padding: 0px; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); border: 0px; color: rgb(51, 51, 51);">9.機床可在額定負荷下連續工作，液壓系統無泄漏持續穩定，精度高。
